Samonosná posuvná brána pi

OVĚŘENÁ TECHNOLOGIE A JEDNODUCHÁ MONTÁŽ

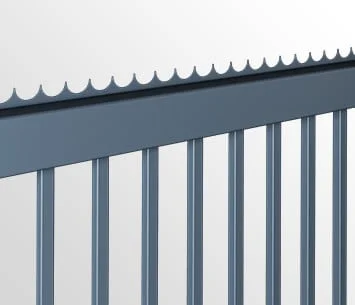

Ostré zakončení je bezpečnostním prvkem proti přelezení, který je dodatečně montován na horní hranu křídla brány.

Ostré zakončení samonosné posuvné brány

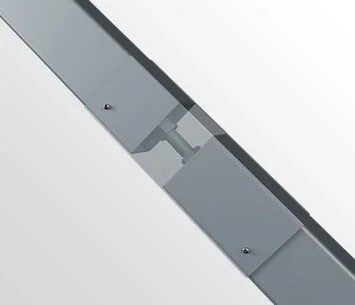

Napínací prvek samonosné posuvné brány

Nastavovací prvek umožňuje dodatečné nastavení vodorovné polohy křídla brány během montáže a dodatečné nastavení její polohy v průběhu používání.

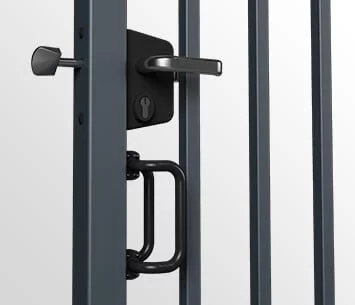

Zámek ruční brány je vybaven cylindrickou vložkou se 3 klíči uložený v hliníkovém krytu.

Zámek ruční posuvné brány

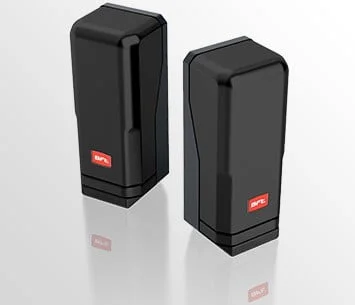

Fotobuňky jsou montované na sloupcích brány – jestliže se v příjezdové cestě objeví překážka, následuje přerušení infračervených paprsků, díky čemuž se křídlo zastaví a vrátí se zpět.

Fotobuňky samonosné posuvné brány

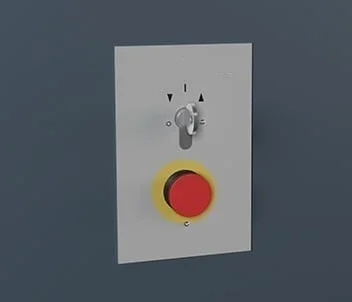

Bezpečnostní vypínač samonosné brány

Bezpečné ovládání brány pomocí otočného spínače skříňky, která je vybavená bezpečnostním vypínačem – otočení klíčku uvádí do pohybu operaci otevírání anebo zavírání brány, stlačení červeného bezpečnostního vypínače je aktivováno okamžité zastavení pohybu křídla tzv. central stop.

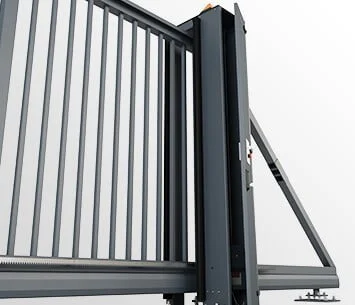

Pohon nacházející se v sloupku je zabezpečený před mechanickým poškozením, negativním vlivem atmosférických podmínek a přístupem neoprávněných osob.

Pohon průmyslové posuvné brány ve sloupku

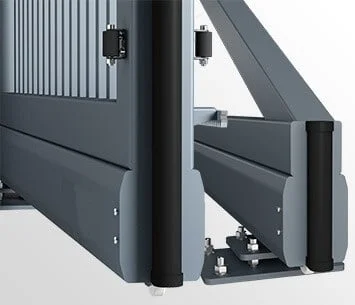

Bezpečnostní lišta slouží k zastavení a vrácení brány zpět v případě nárazu do překážky. Je montovaná na čele rámu, na rámu vedení a nebo na konci brány

Bezpečnostní lišta posuvné brány

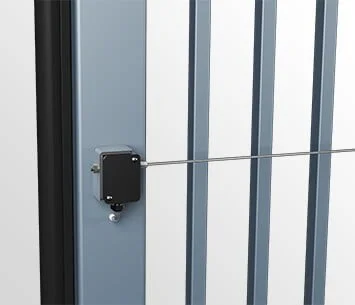

Indukční systém posuvné brány

Indukční systém vysílá impuls způsobený tlakem na bezpečnostní lištu z křídla brány do přepínače.

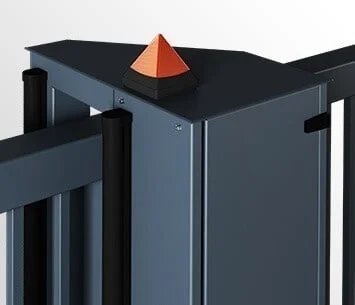

Bezpečnostní lišty a výstražná lampa se umístěny na sloupku. Bezpečnostní lišty reagují na tlak a světelná signalizace tzv. maják informuje o pohybu křídla během každého uvedení brány do pohybu.

Bezpečnostní lišta posuvné brany a maják

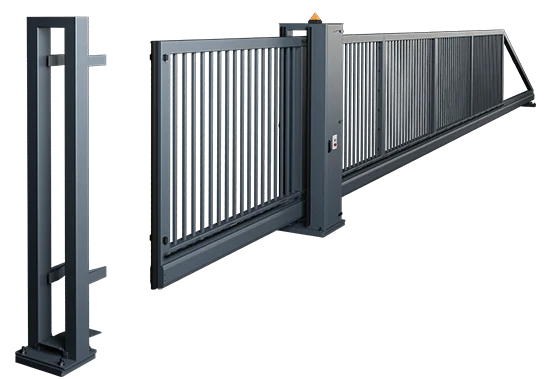

Samonosná posuvná brána PI 200

Samonosná posuvná brána PI 200 je určená k uzavření vjezdů o šířce průjezdu 16 metrů, v případě spojení dvou protilehlých bran (2 x 12 m) průjezdu do 24 metrů.

  • pojezdová kolejnice 200 x 155 mm,
  • dvojitý vodící rám u ruční brány,
  • dvojitý dojezdový sloupek vybavený úchytem,
  • zadní odlehčující podpěra stabilizující křídlo po jeho otevření,
  • brána s pohonem, který se nachází ve sloupku,
  • možnost provedení s vnějším pohonem na konzoly.

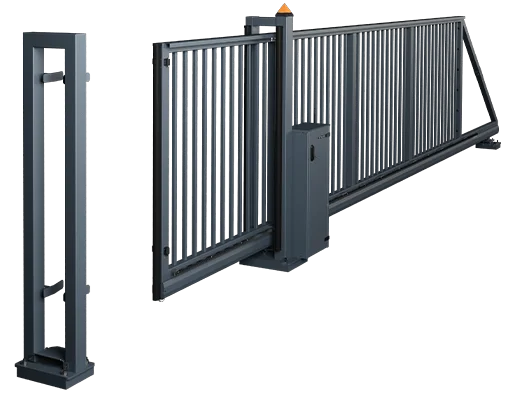

Samonosná posuvná brána PI 130

Samonosná posuvná brána PI 130 je určená k uzavírání vjezdů se šířkou průjezdu do 9 metrů, v případě spojení dvou protilehlých bran (2 x 8 m) průjezdu do 16 metrů.

  • pojezdová kolejnice 130 x 115 mm,
  • dvojitý rám vedení,
  • dvojitý dojezdový sloupek vybavený úchytem,
  • zadní podpěra stabilizující křídlo po jeho otevření (v závislosti od šířky brány),
  • brána s pohonem, který se nachází ve sloupku v podobě krytu,
  • možnost provedení s vnějším pohonem anebo s pohonem v nízkém sloupku.

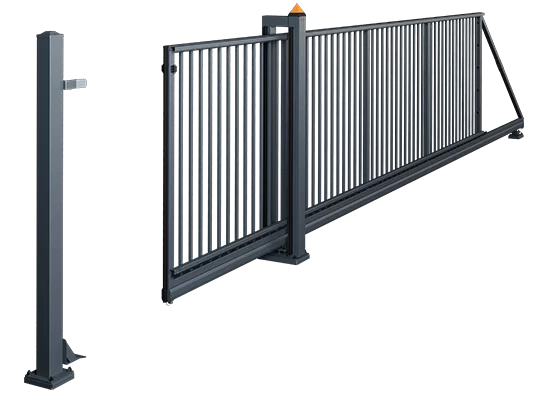

Samonosná posuvná brána PI 95

Samonosná posuvná brána PI 95 je určená k uzavírání vjezdů se šířkou průjezdu do 7 metrů, v případě spojení dvou protilehlých bran (2x6m) průjezdu do 12 metrů.

  • pojezdová kolejnice 95 x 85 mm,
  • dvojitý rám vedení v ruční bráně,
  • jednoduchý dojezdový sloupek vybavený úchytem,
  • zadní odlehčující podpěra stabilizující křídlo po jeho otevření (v závislosti od šířky brány),
  • brána s pohonem, který se nachází v nosném sloupku v podobě krytu,
  • možnost provedení s vnějším pohonem na konzoly.
